하부집수장치란?

하부집수장치는 여층을 구성하는 여재를 지지해주고, 여과수의 집수 등의 기능을 하며, 역세척수 및 공기를 여층에 균등하게 분출시켜 역세척이 완전히 행하여지도록 하기 위하여 여층의 하부에 설치하는 장치를 말한다.

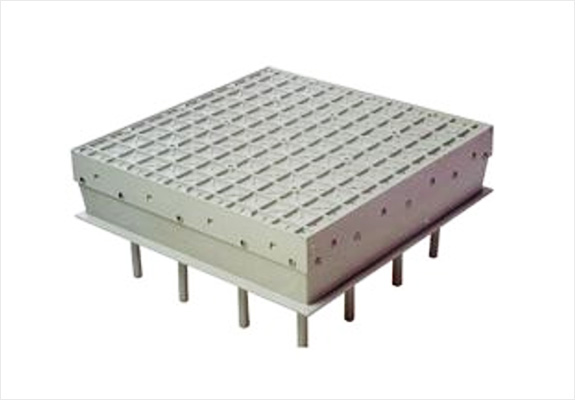

SW 유공블럭의 규격 및 형태

구분		SW 유공블럭 Type
규격		W60cm x L60cm x H15cm
재질 및 무게		HDPE, 15kg/개
역세척 속도	공기	최대 1.1m/분
	물	최대 1.1m/분
상재하중		최대 0.4kg/㎠
분배공 규격 및 수량		￠5mm , 400개/㎡

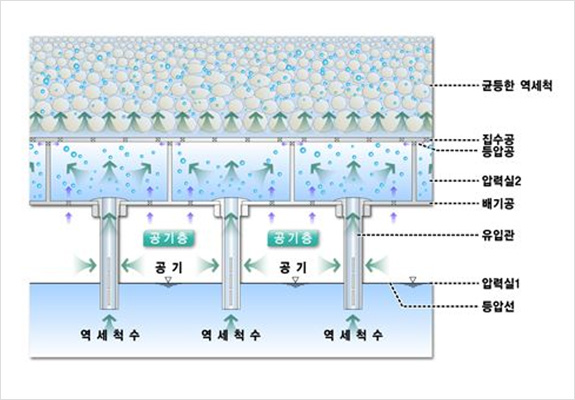

SW 하부집수장치의 원리 및 특징

SW BLOCK은 역세척시 2단구조, 3단균압기능으로 물과 공기를 여과지내에 균등하게 분배하여 여재내 부착된 이물질의 원활한 제거와 배출을 하게 하는 유공블럭형 하부집수장치이다.

01.균등한 여과기능

평면적으로 균일, 균등한 집수공 배치로 수류분포의 균일성 확보

02.세척의 균압기능

2단구족 · 3단균압기능으로 역세척효과 증진

03.사수 및 정체수의 방지기능

평면적 균일성으로 사수 및 정체수 구역의 제거

SW 유공블럭 시공순서

•

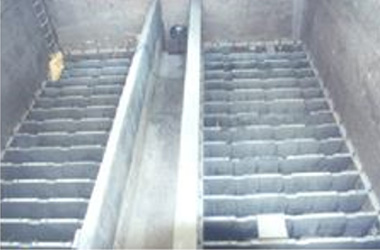

  01.지지벽 설치

•

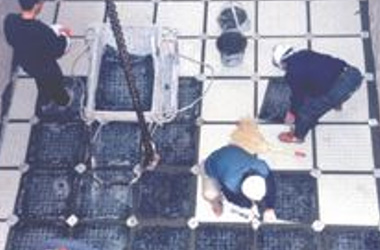

  02.블럭설치 및 몰탈충진

•

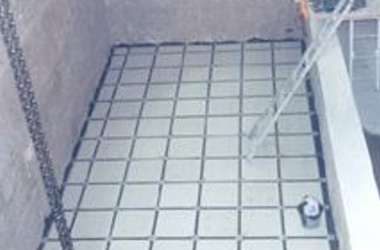

  03.양생

•

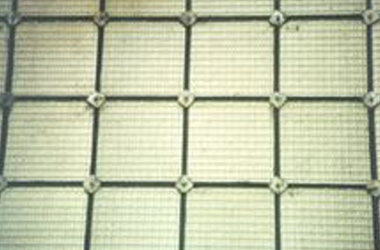

  04.최종점검

•

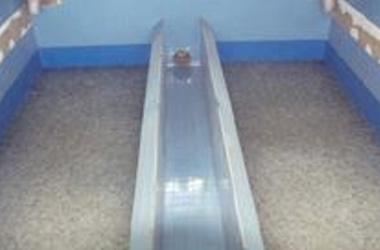

  05.시운전 (공기균등 세척)

•

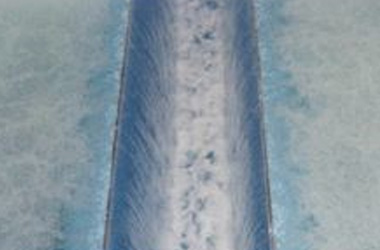

  06.시운전 (공기+물균등세척)

개량효과

• 여과 수질이 보증되는 여과 설비 기술 → 여과수 탁도 0.1 NTU 이하 유지
• 균등한 여과 및 역세척으로 머드볼 발생이 없으며, 여과사 수명 연장
• 사수구역이 없어 처리수질 양호
• 역세척 충격압을 블럭 전체에서 완화시킴
